OTC Daihen 欧地希 AF4001 送丝机构 (L7810B00) 核心构造与维保解析
在 OTC DAIHEN (欧地希) 早期及经典的自动化弧焊系统中，AF4001 送丝机 凭借其极高的机械刚性与平稳的给丝推力，曾作为主力送丝设备被广泛搭载于各型机器人与专机工作站上。其内部最核心的动力执行单元为 L7810B00 送丝机构。
送丝机构在长期的焊接作业中，直接与带有微量镀铜层或防锈油的焊丝发生高强度摩擦。诸如加压轮（U5185S00 / U5185T00）、中心导向块（U5185B04）以及高动态交流驱动马达（4802-206）等核心易损件，会不可避免地产生机械磨损。当发生送丝打滑、电弧不稳或 E-210 送丝过载报警时，往往需要通过拆解并快换这部分机械零件来恢复精度。以下为 AF4001 送丝机构全套原厂零部件的官方型号对照清单：

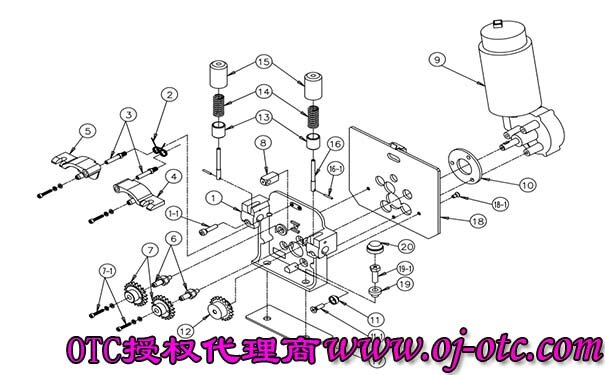

📷 图1：OTC Daihen (欧地希) 送丝机 AF4001 (L7810B00) 送丝机构原厂零件分解图
二、AF4001 (L7810B00) 机构原厂零部件详细型号对照表
请仔细核对图 1 中的对应序号。本网格数据表格采用加深实体线和交替斑马纹设计，结构严谨，确保采购与维保人员能够精准对应每一个五金件和绝缘件：
| 分解图序号 (Ref) | 官方标准订货型号 (Model No.) | 配件标准名称与核心功能说明 (Description) |
|---|---|---|
| 1 | U5209B01 | 支架 (送丝机构主体金属承载框架) |
| 1-1 | — | 附件螺丝 (标准紧固五金件) |
| 2 | U5185B08 | 弹簧 (机械复位及张力保持弹簧) |
| 3 | U5185B02 | 加压轮插销 (固定加压轮组件的精密销轴) |
| 4 | U5185S00 | 加压轮（右） (配合送丝轮压紧焊丝的核心易损件) |
| 5 | U5185T00 | 加压轮（左） (配合送丝轮压紧焊丝的核心易损件) |
| 6 | U5185B03 | 驱动转轴 (传递马达动力的核心硬质金属轴) |
| 7 | U5185P00 | 齿轮 (精密传动小齿轮) |
| 7-1 | — | 附件螺丝 (标准紧固五金件) |
| 8 | U5185B04 | 导向块 (中心引导焊丝防偏移的耐磨金属导丝块) |
| 9 | 4802-206 | 送丝马达 (高动态响应送丝伺服电机) |
| 10 | U5185B06 | 绝缘板 (隔绝强电防止机壳带电的底层绝缘垫板) |
| 11 | U3971B04 | 绝缘体 (防漏电与抗震隔离套) |
| 11-1 | — | 附件螺丝 (标准紧固五金件) |
| 12 | U5185Q00 | 驱动齿轮 (马达主轴直连主驱动齿轮) |
| 13 | U5185B09 | 加压弹簧座 (承托加压弹簧的物理底座) |
| 14 | U5185B12 | 压缩弹簧 (提供恒定焊丝压紧力的重载弹簧) |
| 15 | U5185B10 | 加压手柄 (人工快拆快锁焊丝的偏心机械把手) |
| 16 | U5185B11 | 加压连杆 (连接手柄与加压组件的拉杆) |
| 16-1 | — | 附件螺丝 (标准紧固五金件) |
| 17 | U5185B14 | 绝缘板 (侧边防高频击穿绝缘防护板) |
| 18 | L7810D01 | 绝缘板 (特种树脂隔离板) |
| 18-1 | — | 附件螺丝 (标准紧固五金件) |
| 19 | U5185B13 | 绝缘套 (孔位穿线防磨漏电保护套) |
| 19-1 | — | 附件螺丝 (标准紧固五金件) |
| 20 | U5185B15 | 绝缘套 (孔位穿线防磨漏电保护套) |
* 采购提示：表格中型号显示为“—”的项目代表其为标准普通五金螺丝，无单独的独立订货号，通常随上一级主组件套装一同提供。
💡 送丝机构车间现场前线维保与防打滑核心规范：
- 防范焊丝压扁与加压手柄（U5185B10）调节误区： 许多操作工在遇到送丝不畅时，习惯性地盲目拧紧加压手柄试图增大摩擦力。这种错误操作极易导致焊丝发生严重的物理压扁形变，扁平的焊丝在经过导电嘴时会产生极大的涩滞感，反而加剧电弧波动和导电嘴的磨损。正确的做法是：**将压力调整到刚好能用手指勉写捏停焊丝输出的临界点**即可。如果压力正常依然打滑，说明加压轮（
U5185S00）或送丝轮的 U/V 槽已磨损失效，必须直接换新。 - 导向块（U5185B04）的剥铜与粉尘堆积： 中心导向块是焊丝进入送丝轮前的“准星”。当使用镀铜碳钢焊丝时，焊丝表面的铜屑极易在导向孔内被刮擦剥落。积累的铜粉若不及时清理，不仅会增加送丝阻力引发
E-210伺服过载报警，更可能导致送丝机构内部发生短路跳火。建议维保团队在每次更换盘装焊丝时，必须使用高压无水压缩空气对导向块及齿轮腔体进行彻底吹扫。 - 绝缘板系（U5185B06 等）的完好性检查： 送丝机构内部承载着与焊丝同等的高压焊接电位。底部的绝缘板及绝缘套一旦因老化开裂或积攒厚重油泥导致高压爬电，极易使整个送丝机外壳带电，瞬间击穿并烧毁机器人手臂内部脆弱的送丝编码器反馈排线。定期检查绝缘垫板的完好性是不可逾越的安全红线。
