OTC Daihen 欧地希机器人操作盒 (FDOP系列) 核心功能与维保解析
在 OTC DAIHEN (欧地希) 自动化弧焊工作站中，机器人操作盒（通常称为“启动盒”或“外部操作盘”） 是操作工在日常生产中最频繁接触的人机交互硬件。其官方系列代号通常为 FDOP-00**（其中 ** 代表连接线缆的长度，如 05 为 5米，10 为 10米）。其内部核心的面板总成系列号为 L21761。
操作盒集成了工作站的“运转准备（绿色）”、“起动（白色）”、“停止（红色）”以及至关重要的“紧急停止（大蘑菇头）”功能。由于车间环境存在大量的粉尘、油污，且按键使用频率极高，操作盒的物理开关、LED 指示灯珠及防水盖属于典型的易损消耗件。当遇到按键失灵、指示灯不亮或急停回路溃断时，通过分解图精准定位并快换内部原厂元件是最高效的维保手段。

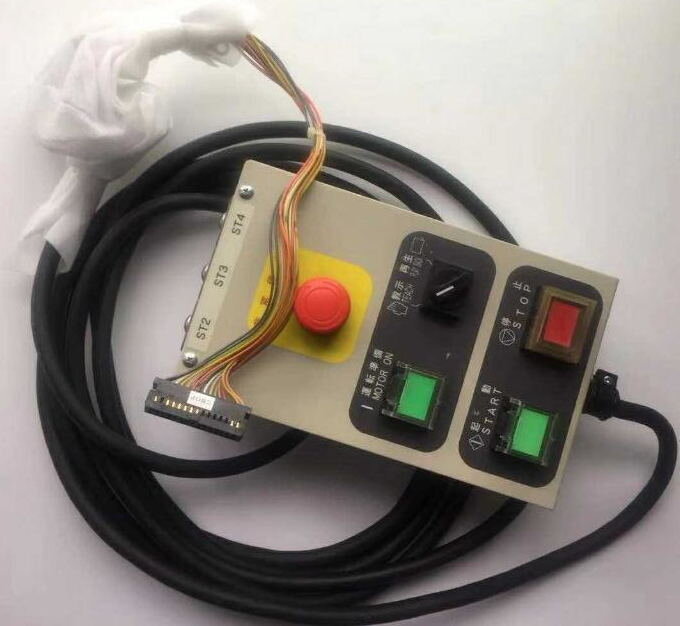

FDOP 操作盒外观全貌

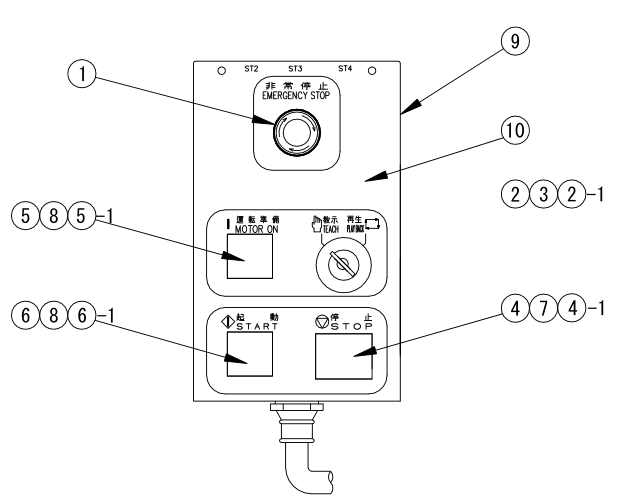

原厂分解图 (一)

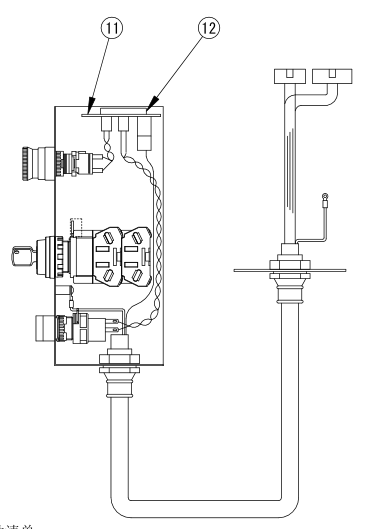

原厂分解图 (二)
二、FDOP (L21761) 启动盒原厂零部件详细型号对照表
请仔细核对上方分解图（图一、图二）中的对应数字序号。本数据表格采用高清晰实体线与交替斑马纹设计，结构严谨，确保维保人员能精准查阅所需电气元件的厂商规格代码：
| 图纸序号 | 官方订货型号 | 配件标准名称 | 元件规格 / 厂商代码备注 |
|---|---|---|---|
| 1 | 4250-134 | 按钮开关 (紧急停止) | HA1E-V2S2R-TK2354 |
| 2 | 100-1649 | 选择开关 | HW1K-2B22 |
| 2-1 | 100-1655 | 按键 (配套钥匙) | AS6-SK-132PN02 |
| 3 | 100-1650 | 止转环 | HW9Z-RL |
| 4 | 100-1643 | 灯按钮开关（红色）<停止> | LA3L-M1C14R |
| 4-1 | 100-1644 | LED灯珠（红色） | LFTD-2R |
| 5 | 100-1651 | 灯按钮开关（绿色）<运转准备> | LA3L-M1C14G |
| 5-1 | 100-1652 | LED灯珠（绿色） | LFTD-2G |
| 6 | 100-1645 | 灯按钮开关（白色）<起动> | LA3L-M1C14W |
| 6-1 | 100-1646 | LED灯珠（白色） | LFTD-2W |
| 7 | 100-1647 | 防水盖 (按钮外围透明罩) | AL-DH6 |
| 8 | 100-1648 | 防护盖 (防误触硬质护罩) | AL-KH6 |
| 9 | L21761B01 | 箱 (操作盒后壳) | L21761B01 |
| 10 | L21761B02 | 面板 (正面拉丝控制面板) | L21761B02 |
| 11 | L9111C00 | 印刷电路板 (内部集成PCB板) | L9111C00 |
| 12 | L9111G00 | 短路接头 | L9111G00 |
💡 操作盒（启动盒）车间现场维保与排故核心规范：
- 警惕防水盖破损导致的 PCB 板短路： 序号 7 的防水盖（
100-1647）是阻挡车间铁屑和水汽进入按键内部的第一道防线。由于操作工频繁按压，硅胶防水盖极易产生微小裂纹。一旦破损，工人手套上的油污会迅速渗入底部的灯按钮开关内，导致按键常闭卡死，甚至引起内部印刷电路板（L9111C00）微短路。维保团队应将防水盖列为季检必换的易损件。 - 急停按钮（4250-134）双回路检测： 如果控制柜无故抛出外部急停报警，且解除所有安全门锁后依然无法复位，大概率是操作盒上的急停按钮内部常闭触点因老化粘连或虚接。请使用万用表对
HA1E-V2S2R开关的双回路进行独立通断测试，若阻值异常请立即更换全新原厂急停开关，严禁短接急停回路强行生产。 - LED 灯珠（LFTD系列）闪烁与不亮： 运转准备（绿灯）或起动（白灯）不亮，往往会给操作工造成“机器死机”的错觉。该系列灯珠为独立可插拔模块（如
100-1652）。在排查时可先将好的灯珠拔下互换测试，若仅是灯珠寿命耗尽，单独采购更换即可，无需更换整个按键总成。
