OTC Daihen 欧地希机器人绝对值编码器零位丢失原因与复位背景
在自动化弧焊车间中，OTC DAIHEN (欧地希) 焊接机器人依靠电机尾部的高精度绝对值编码器来精确记录一轴至六轴的绝对空间几何坐标。当控制柜内置的系统记忆与编码器保持电池（如标准备件 L8292V00 或 W-L02679 锂电池）因长时间未关机保养而耗尽、或者在关机状态下强行拔插编码器线缆、更换机械轴伺服马达、RV减速机解体维修时，控制系统常会触发零位丢失或原点数据破损报警（如常见的 A5010、A5020 报错）。
一旦发生此类报警，机器人的运转准备将无法接通，系统强制锁死。此时，必须将机械臂各个关节对齐到标准物理刻度线，通过示教器（TP）进入系统底层的特殊保护模式，刷新并重置绝对值脉冲计数。以下为设备工程师整理的官方标准 Specialist（专家模式） 编码器复位修正实操指南：

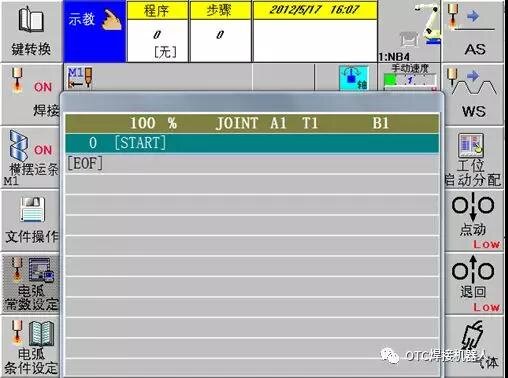

进入示教器系统主开机界面
确认机器人各物理关节轴已处于安全且精确对准机械零位标刻线状态。通电启动控制柜，在手持示教器上等待 Linux 内核及控制程序加载完成，进入标准开机主界面。

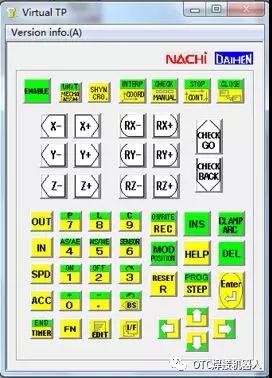

按下示教器物理物理键盘上的【R】复位键
在示教盘下方的物理按键区，找到并按下代表 Reset 的【R】（复位）键，激活控制柜底层的命令行快速命令代码输入视窗。

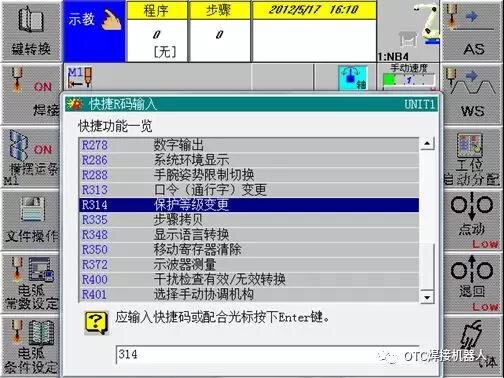

输入专家权限模式命令代码【314】
通过数字键盘在输入框内输入系统底层专属接口代码【314】，该代码用于唤醒保护等级变更与权限切换的高级电气调试视窗。
按下物理键盘右下角的【ENTER】确认键
核对输入的数字 314 准确无误后，按下示教器物理面框右下角的【ENTER】（确认）键，确认调用保护等级更改菜单。

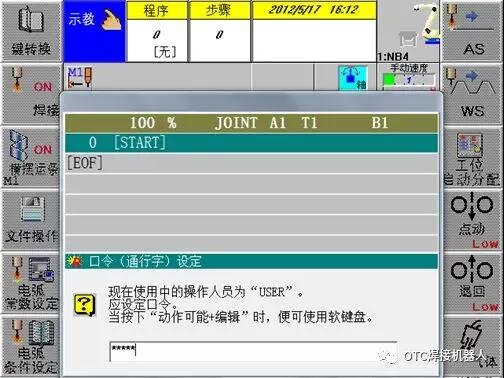

输入官方特定专家安全密码【12345】
在弹出的密码校验提示框中，输入标准专家级核心安全维护密码【12345】，输入完成后再次按下【ENTER】键进行底层鉴权。

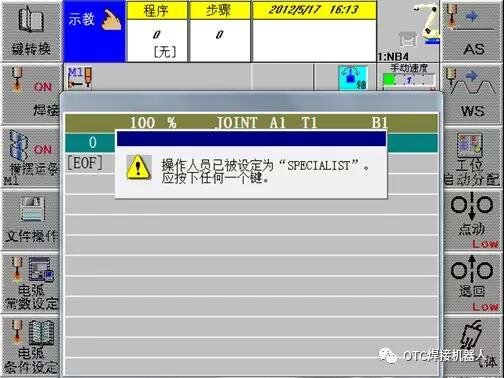

系统等级安全变更为【SPECIALIST】专家状态
界面显示“保护等级：SPECIALIST”字样，代表系统当前已成功越权切换至不受限的专家维护模式，此时按任意键返回原系统主页面。

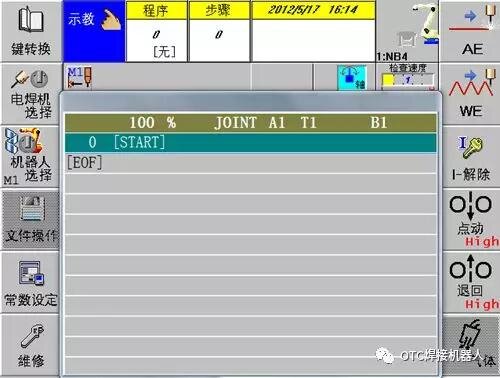

快捷组合键进入系统【常数设定】接口
双手安全握持示教器，按下后背使能开关（“动作可能”键）的同时，按下前端功能键【F5】（常数设定），调出机器人核心变量控制台。

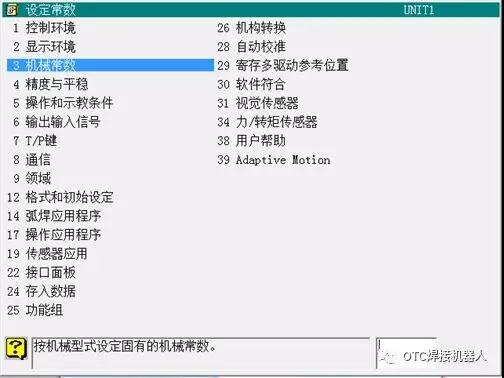

光标向下选择第 3 项【机械常数】
通过方向选择键移动高亮光标向下，精准锁定至第 3 项【机械常数】变量入口，按下【ENTER】键进入下级传动参数列表。

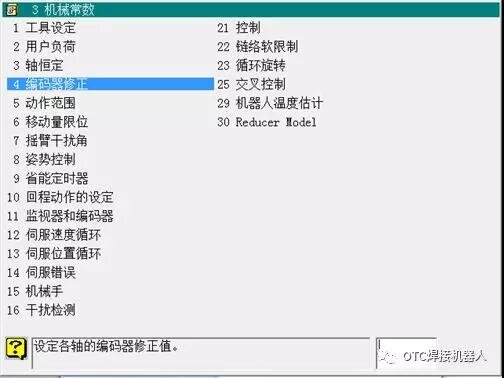

光标向下选择第 4 项【编码器修正】
继续使用方向键下移光标，定位至第 4 项【编码器修正】（即絕對值零点计数刷新控制线），按下【ENTER】确认键进入各轴脉冲视窗。

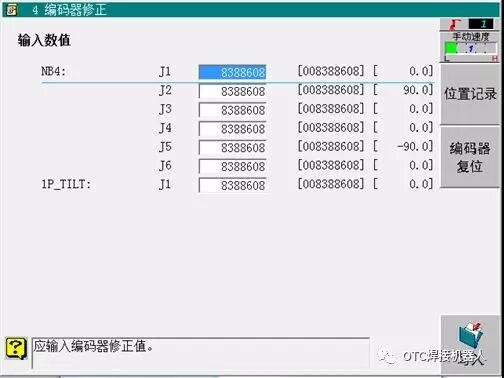

按下软键【F9】唤醒编码器复位底层机制
进入编码器修正界面后，按下屏幕下方功能软键【F9】（编码器复位）。界面将加载显示机器人当前各关节的原始脉冲计数值（注意：切勿在此处直接盲目输入数字修改）。

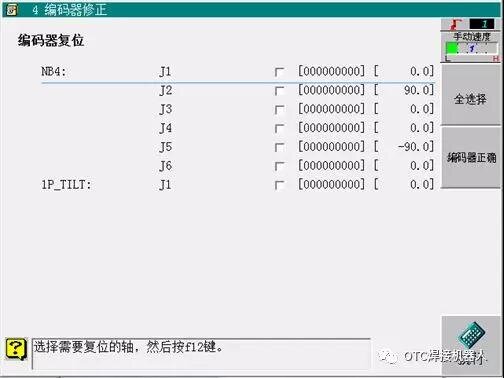

按下软键【F7】全选择所有动作轴
为了确保联动六轴或带外部轴系统的原点相位同步性，按下下方的功能软键【F7】（全选择），此时 1 轴至 6 轴（及附加轴）的所有对应选框将被全部刷黑勾选。

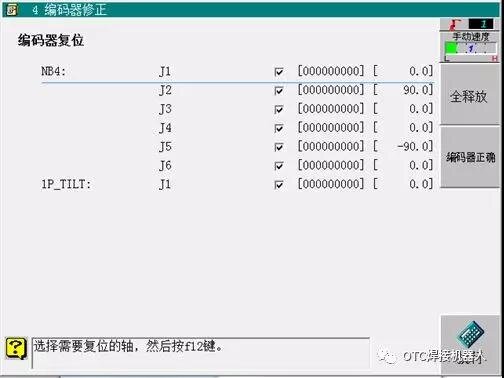

确认无误后按下【F12】正式执行刷新
最后，按下功能软键【F12】（执行）。在弹出的终极安全确认弹窗中确认。系统将正式擦除原编码器报错记忆，并将当前刻度线对准位置刷新记录为全新的标准绝对零点位置。
⚠️ 工业现场维保核心注意事项：
- 防范系统锁死提示： 如果在复位执行流程中，示教器弹窗报错“断开运转准备”，请立即按下机器人控制柜操作面板或外部联动台上的紧急停止大蘑菇头按钮，即可顺利解除闭锁继续操作。
- 严禁盲目输入： 清单及步骤配图中所呈现的各种脉冲、校正数值仅作为演示参考。由于每台机器人的出厂机械减速比、马达转速以及各轴标定物理常数存在唯一性，切勿直接抄袭图中数值输入。
- 终极冷启动生效： 步骤12点击执行完成后，必须将控制柜上的主空气断路器开关完全断开（彻底断电），等待15秒控制柜电容余电泄放完毕后，再次重新冷启动机器人控制系统。此时系统报错消除，编码器原点复位即宣告正式生效。
