OTC Daihen 欧地希 FD-B4 机器人本体机械构造与核心配件解析
在 OTC DAIHEN (欧地希) 的自动化焊接产品线中，FD-B4 是一款极其经典的 4kg 负载内藏线 工业弧焊机器人。为了避免外部焊枪线缆与工件发生干涉，B4 机型将同轴动力电缆巧妙地穿过了大臂与手腕（J5/J6轴）的内部。其基座（J1-J3轴）采用了高精度的 RV 减速机，手腕（J4-J6轴）则集成了中空设计的 谐波减速机 与交叉滚子轴承。
由于内藏线的紧凑设计，其各轴减速机内部的润滑脂空间更加精密，散热要求更高。在进行机器人定期大修（如更换减速机油脂、皮带张紧校准、抽换内部高柔性电缆等）时，请务必严格对照下方的官方原厂分解图与各轴配件型号清单进行操作，切勿混用不同型号的电机与润滑脂：

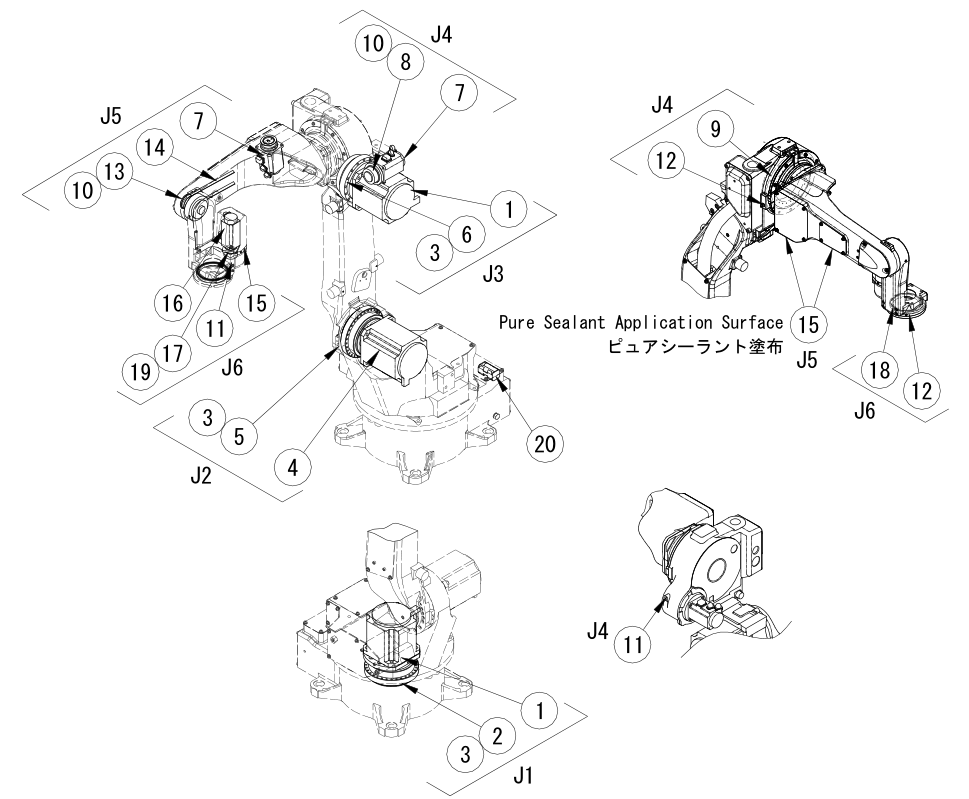

📷 图1：OTC Daihen (欧地希) FD-B4 内藏线工业机器人完整机械分解图
二、FD-B4 本体各轴核心零部件详细型号对照表
为了方便车间设备科查阅，我们已将 J1 至 J6 轴的动力单元、减速单元及线缆辅件从零散表格汇总为一张全局综合矩阵表。请严格对应图1中的带圈数字序号进行精密核对：
| 所属部位 | 图片序号 | 官方订货型号 | 配件标准名称 | 功能属性与维保备注 |
|---|---|---|---|---|
| J1 轴 (旋转底座) |
① | W-L02662 | 交流伺服电机 | 提供底座大范围水平回转主动力。 |
| ② | L11130X00 | RV 减速机 | 高刚性基座主减速器。 | |
| ③ | 100-0624 | 润滑脂 | RV减速机专用液态减摩脂。 | |
| J2 轴 (大臂俯仰) |
④ | W-L02641 | 交流伺服电机 | 提供大臂前后摆动主动力。 |
| ⑤ | L11130Y00 | RV 减速机 | 承受大臂主体重力倾矩的减速器。 | |
| ③ | 100-0624 | 润滑脂 | RV减速机专用液态减摩脂。 | |
| J3 轴 (小臂俯仰) |
① | W-L02662 | 交流伺服电机 | 提供小臂上下摆动主动力。 |
| ⑥ | L11130Z00 | RV 减速机 | 驱动前臂仰角的减速器。 | |
| ③ | 100-0624 | 润滑脂 | RV减速机专用液态减摩脂。 | |
| J4 轴 (手臂旋转) |
⑦ | W-L02148 | 交流伺服电机 | 提供手臂轴向自转主动力。 |
| ⑧ | W-L01948 | 谐波减速机 | 中空内穿线型谐波减速器。 | |
| ⑨ | W-L02555 | 交叉滚子轴承 | 承载多维受力的精密旋转轴承。 | |
| ⑩ | 2670-053 | 润滑脂 | 谐波减速机专用柔性润滑油脂。 | |
| ⑪ | 100-1491 | 润滑脂 | 交叉轴承腔补充润滑脂。 | |
| ⑫ | 100-1491 | 润滑脂 | 局部接触面专用减磨脂。 | |
| J5 轴 (手腕俯仰) |
⑦ | W-L02148 | 交流伺服电机 | 控制焊枪上下摆动角。 |
| ⑬ | W-L01949 | 谐波减速机 | 腕部高精谐波减速器。 | |
| ⑭ | W-L01945 | 正时皮带 | 连接电机与减速机的传动同步齿形带。 | |
| ⑮ | 100-1516 | 密封胶 | 防泄漏原厂厌氧密封胶。 | |
| ⑩ | 2670-053 | 润滑脂 | 谐波减速机专用润滑脂。 | |
| J6 轴 (法兰旋转) |
⑯ | W-L02147 | 交流伺服电机 | 控制焊枪末端法兰旋转。 |
| ⑰ | W-L02036 | 谐波减速机 | 末端法兰零背隙中空谐波驱动器。 | |
| ⑱ | W-L02556 | 交叉滚子轴承 | 末端法兰强载十字滚柱轴承。 | |
| ⑮ | 100-1516 | 密封胶 | 端盖防油渗漏密封胶。 | |
| ⑲ | 2670-053 | 润滑脂 | 末端高柔轮摩擦副专用减磨脂。 | |
| ⑪ | 2670-017 | 润滑脂 | 齿轮腔或轴承补充润滑脂。 | |
| ⑫ | 100-1491 | 润滑脂 | 局部接触面专用减磨脂。 | |
| 线缆与辅件 (全局) |
— | L11130F00 | 电缆组件(1) | 机架后侧至上臂 |
| — | L10470F00 | 电缆组件(2) | 用于上臂内部的 J5 和 J6 轴 | |
| — | L10470G00 | 电缆组件(3) | 用于上臂内部的 J5 和 J6 轴 | |
| — | L10470H00 | 电缆组件(4) | 用于上臂内部 J6 轴 | |
| — | L10485S00 | J5 轴单元 | J5 轴单元组件 | |
| — | L11140B00 | J6 轴单元 | J6 轴单元组件 | |
| ⑳ | W-L01399C | 电池 (绝对值) | 维系编码器机械零点坐标的后备锂电池组。 |
* 提示：表格中“图片序号”为“—”的项目代表其为隐蔽在本体内部的线束组件，无法在外部骨架分解图中直观标出，请依据原厂手册执行拆换。
💡 FD-B4 内藏线机器人大修与维保防错红牌警告：
- 减速机换脂（强制排压防止油爆）： 在为 J1-J3 轴 RV 减速机加注新油脂（如 100-0624）时，绝对必须同时打开注油孔和排油孔，并在加注后让机器人各轴以 30% 低速连续运转 20~30 分钟进行彻底的“排压”。若未排净内腔的高压空气便强行封死油堵，运转时急剧膨胀的空气会瞬间顶破伺服电机的内部骨架油封，导致油脂大量倒灌并彻底烧毁交流伺服马达线圈。
- 中空手腕 J5/J6 轴内部同轴电缆抽换： FD-B4 是内藏线机器人，焊枪同轴电缆穿过 J4、J5、J6 的中空法兰。由于常年反复弯折，内部的高柔性电缆（含送丝管与气管）容易疲劳破损导致漏气或送丝阻滞。抽换该同轴管线包时，切忌暴力拉拽导致内部伺服反馈飞线（
L10460G00）断裂。同时需检查 J5 轴正时皮带（W-L01945）的张紧度，必须使用音波张力计调整至原厂规定频率内。 - 绝对值电池（W-L01399C）的带电快换法则： 位于底座内侧的后备电池维系着机器人 6 个轴的空间绝对位置记忆。绝不可在控制柜切断主电源的情况下拔下旧电池插头！ 一旦在断电时拔出，所有编码器原点坐标参数将瞬间清零。更换 W-L01399C 电池时，必须保证控制系统处于通电开启状态，并在拔下插头后的极短时间内插入新电池。
