OTC机器人FD-V6本体配件清单与分解图大全

OTC Daihen 欧地希 FD-V6 机器人本体机械构造与核心配件解析

在 OTC DAIHEN (欧地希) 的自动化弧焊工作站中，FD-V6 是一款极其经典的 6kg 负载 标准工业机器人。它凭借出色的轨迹精度和可靠的机械刚性，被广泛应用于各类碳钢、铝合金及不锈钢的 MIG/MAG/TIG 焊接场景。其下位基座（J1-J3轴）采用了高负载的 RV 减速机，而上位手臂（J4-J6轴）则集成了微型轻量化的 谐波减速机。

机器人在经过数万小时的高频空间插补与往复运动后，各轴减速机内部的专属润滑脂（如 100-0624、2670-053 等）会出现碳化和干涸，同步皮带也会产生延展。在进行机器人定期大保养、更换伺服马达或更换内部管线包时，请务必严格对照下方的官方原厂分解图与各轴配件型号清单进行操作，切勿混用不同型号的油脂：

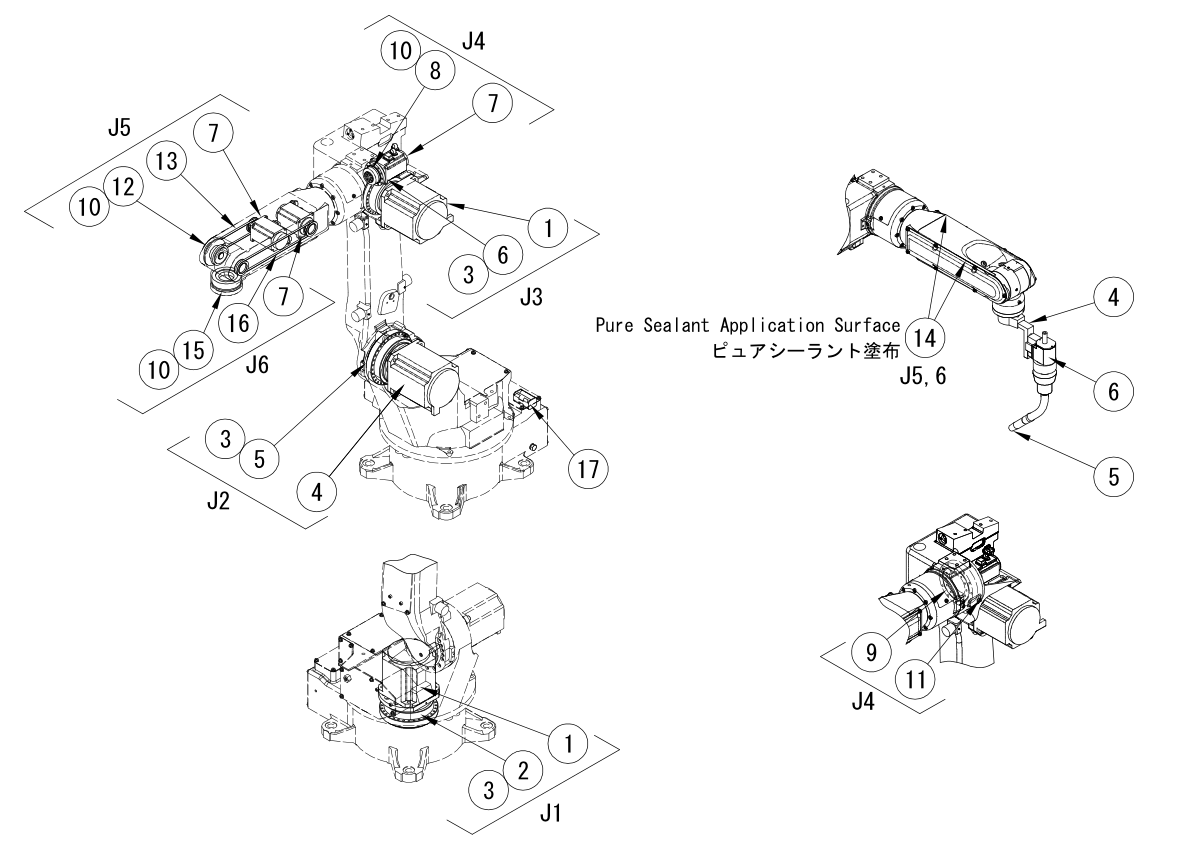

📷 图1：OTC Daihen (欧地希) FD-V6 工业机器人完整本体机械零部件配置图

🔍 机器人配件型号一键过滤检索（支持输入部位或型号，如：J1轴、电机、电池）：

二、FD-V6 本体各轴核心零部件详细型号对照表

为了方便车间维保人员查阅，我们已将 J1 至 J6 轴的动力单元、减速单元及线缆辅件从零散列表汇总为一张全局综合矩阵表。请对应图1中的带圈数字序号进行精准核对：

所属部位	图片序号	官方订货型号	配件标准名称	功能属性与维保备注
J1 轴 (旋转底座)	①	W-L02662	交流伺服电机	提供底座水平回转大惯量主动力。
	②	L11130X00	RV 减速机	高刚性重载基座减速器。
	③	100-0624	润滑脂	RV减速机专用液态减摩脂。
J2 轴 (大臂俯仰)	④	W-L02641	交流伺服电机	提供大臂前后摆动主动力。
	⑤	L11130Y00	RV 减速机	承受大臂主体重力倾矩的减速器。
	③	100-0624	润滑脂	RV减速机专用液态减摩脂。
J3 轴 (小臂俯仰)	①	W-L02662	交流伺服电机	提供小臂上下仰角摆动主动力。
	⑥	L11130Z00	RV 减速机	驱动前臂伸展的重载减速器。
	③	100-0624	润滑脂	RV减速机专用液态减摩脂。
J4 轴 (手臂旋转)	⑦	W-L02148	交流伺服电机	提供小臂轴向自转主动力。
	⑧	W-L01948	谐波减速机	紧凑型柔轮谐波减速器。
	⑨	W-L02555	交叉滚子轴承	承载手臂侧向翻转扭矩的精密轴承。
	⑩	2670-053	润滑脂	谐波减速机专用柔性润滑油脂。
	⑪	100-1491	润滑脂	交叉滚子轴承或齿轮腔补充润滑脂。
J5 轴 (手腕俯仰)	⑦	W-L02148	交流伺服电机	控制焊枪上下摆动角。
	⑫	W-L01949	谐波减速机	腕部高精谐波减速器。
	⑬	W-L01945	正时皮带(J5)	连接电机与减速机的传动同步齿形带。
	⑭	100-1516	密封胶	防泄漏原厂厌氧密封胶。
	⑩	2670-053	润滑脂	谐波减速机专用润滑脂。
J6 轴 (法兰旋转)	⑦	W-L02148	交流伺服电机	控制末端焊枪法兰高速自转。
	⑮	W-L02270	谐波减速机	末端法兰零背隙谐波减速器。
	⑯	W-L01946	正时皮带(J6)	末端轴传动同步齿形带。
	⑭	100-1516	密封胶	防泄漏原厂厌氧密封胶。
	⑩	2670-053	润滑脂	谐波减速机专用润滑脂。
线缆与辅件 (全局)	—	L11130F00	电缆组件(1)	机架后侧至上臂的高柔性主轴线束。
	—	L10460G00	电缆组件(2)	上臂内专供 J5、J6 轴电机飞线。
	—	L10460B00	J5, J6轴单元	J5/J6手腕部机械壳体综合件。
	⑰	W-L01399	电池 (编码器)	维系编码器机械零点坐标的后备锂电池组。

* 提示：表格中“图片序号”为“—”的项目代表其为隐蔽在本体内部的线束组件，无法在外部骨架分解图中直观标出，请依据原厂手册执行拆换。

💡 FD-V6 机器人机械大修与维保防错红牌警告：

RV 与谐波减速机的换脂差异（排压工艺）： J1-J3 轴的 RV 减速机和 J4-J6 轴的谐波减速机由于机械构造不同，绝不可混用润滑脂。在为 RV 减速机加注新油脂（如 100-0624）时，绝对必须同时打开注油孔和排油孔，并在加注后让机器人各轴以 30% 低速连续运转 20 分钟以上进行彻底的“排压”。若未排净内腔的高压空气便封死油堵，运转时急剧膨胀的空气会瞬间顶破伺服电机的内部骨架油封，导致油脂大量倒灌并彻底烧毁交流伺服马达。
J5/J6 正时皮带（W-L01945/46）的疲劳与张力： FD-V6 在执行高频的短缝折角焊接时，末端的传动皮带极易因交变应力产生疲劳拉伸。维保时若皮带张力过松，极易发生“跳齿”，导致焊枪 TCP 瞬间严重偏离；若张力过紧，则会压碎电机主轴的微型轴承。更换皮带时必须使用专业的音波张力计，将其精确调整至官方维修手册规定的 Hz 频率基准内。
编码器电池（W-L01399）的带电快换法则： 位于底座内侧的后备电池维系着机器人 6 个轴的空间绝对位置记忆。绝不可在控制系统切断主电源的情况下拔下旧电池！ 一旦在断电时拔出，所有编码器原点坐标参数将瞬间清零，必须重新校对全轴标尺并重写原点位置。更换 W-L01399 电池时，必须保证控制柜处于通电开启状态，并在拔下插头后的极短时间内插入新电池。
