OTC Daihen 欧地希机器人控制柜 IPM 驱动装置的核心功能与快换背景
在 OTC DAIHEN (欧地希) 弧焊控制系统（如常见的 AX、FD11、FD19 系列控制柜）中，IPM (Intelligent Power Module，智能功率模块) 驱动单元装置是负责驱使六轴关节伺服电机进行高动态进给的电流控制中枢。该单元直接承载着直流大母线（DC 300V+）的高压整流输送与三相变频逆变输出。
在长时间的高负荷弧焊、频繁加减速抱闸或车间环境粉尘过密（导致风道堵塞、逆变热量积聚）的连续作业中，功率晶体管模块常会发生电子疲劳老化，或因外部电涌串入烧毁触发电路，引发逆变侧短路过流报警。一旦确认模块击穿，必须执行全套组件快换。由于控制柜内部存在强电大电容残余电荷，更换时必须严格遵循以下标准安全拆装工艺规范：

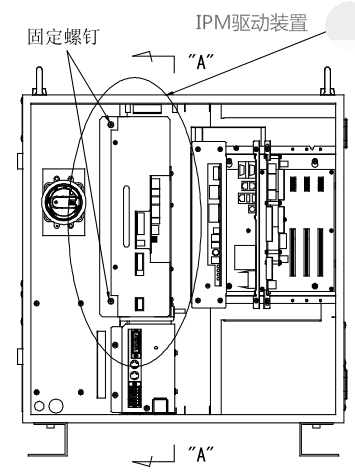

📷 图1：OTC Daihen (欧地希) 机器人核心 IPM 驱动单元装置组件外观
执行强电断电、静电防护与大电容完全放电
⚠️ 核心防触电规范：开始前必须关闭主配电电网断路器，合上机器人控制柜的外部断路器开关。控制柜彻底断电后，必须强制静置等待至少 5 到 10 分钟，用万用表直流高压档测量高压直流母线（P+ 与 N- 之间），确认残留电压降至安全电压（36V以下）方可开工。操作人员在接触板卡前，需佩戴防静电 ESD 腕带，防范静电击穿微处理器。
移除前面板控制电缆接头与金属紧固螺钉
仔细拔除连接到 IPM 驱动装置前面板侧的所有排线与低压控制接头。拔出时应捏住插头锁扣水平向外施力，切勿生拉硬拽导线。当前面板的所有航空插头拆除完毕后，使用标准十字螺丝刀卸下位于装置顶端和底部的两颗金属紧固螺钉，并将螺钉妥善留存。
📊 表1：IPM 驱动单元【前面板前侧】接头及目标控制板卡对照表
| 接头编码 (Connector) | 柜内目标板卡位置与信号作用说明 (Target Location) |
|---|---|
| CNCOM | 连接至主控 CPU 电路板（高速插补与电流环数据总线） |
| CNSV | 连接至顺序控制基板（PLC 时序连锁控制主信号线） |
| CNVP | 连接至系统多路开关电源单元（直流低压稳压供电输入） |
| CNMS、CNRST | 连接至主进线强电高压接触供电控制主电源装置 |
| (CN78E) | 连接至外部轴扩展控制电缆 3（仅在 7 轴或带行走滑轨机型中适用） |
| CNFAN | 直连模块下方散热器专用的强冷长寿命轴流冷却风扇 |
| CNR | 连接至控制柜顶部的大功率再生能量制动泄放电阻单元 |
沿轨道水平向前拉出 200mm 并卸除右侧内部接头
双手握紧 IPM 装置面板的钣金加强边缘，沿着控制柜内置的卡槽轨道缓慢、水平向外滑出约 200 毫米（千万不可直接一次性完全拉出）。当装置拉出 200mm 暴露出右侧空间的内部隐藏线束时，向内侧探入，逐一拔除连结电机编码器及功率动力线的所有侧边接头（接头具体分配参见表2）。

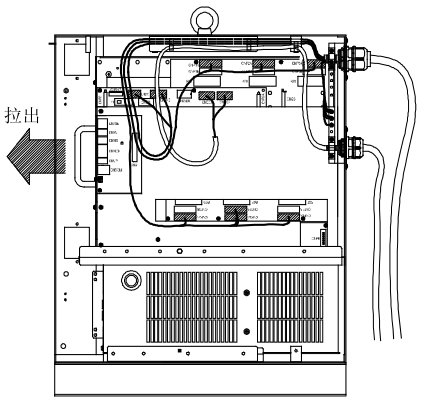

📷 图2：将旧 IPM 驱动单元沿滑轨平稳滑出 200mm，预留右侧接头拔除间隙
📊 表2：IPM 驱动单元【右侧侧面内部】控制电缆接头与适用弧焊机型明细表
| 接头编码 (Pin) | 配套多芯屏蔽电缆 (Cable) | 典型适用焊接机器人机型 (Robot Models) |
|---|---|---|
| CNP1A ～ CNP6A | 机身外部控制电缆 1 | 标准负载弧焊工作站机型： NB4 / NV6 / NB4L / NV6L / NB15 / NV20 / NH5 / NS3 等六轴精密焊接机械手 |
| CNP2B（NH5/NS3除外） | 多轴伺服动力电缆 1 | |
| CNBK1、CNBK2 | 机械抱闸强电电缆 1 | |
| CNEC1、CNEC2 | 绝对值编码器串行信号电缆 3 | |
| CNP1B ～ CNP6B | 外部轴扩充电缆 2 | 附加变位机/龙门龙门轴机型： 1轴-2轴外部工装轴及龙门吊装大系统 |

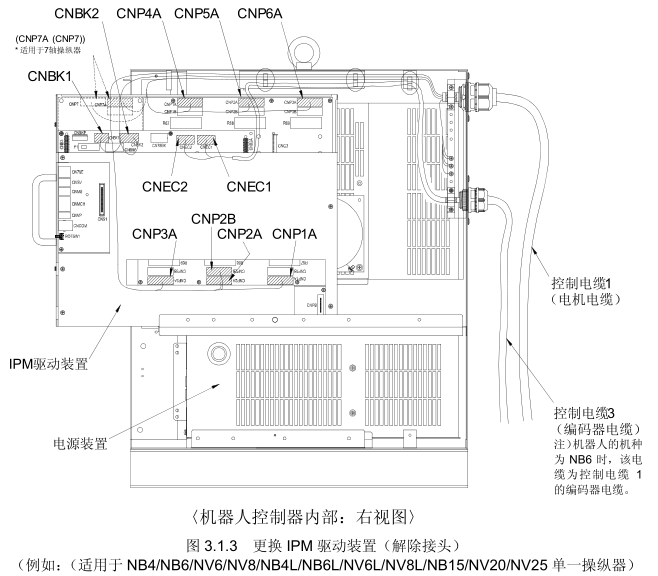

📷 图3：OTC Daihen (欧地希) 机器人控制柜内部总线及伺服驱动卡槽布局图
完全滑出并平稳托举取出损坏的旧 IPM 驱动单元
在严密核对右侧内部的所有电机动力插头、闸回路插头及反馈数据线完全断开、无任何线束钩挂后，双手平稳发力，将损坏的旧 IPM 驱动装置沿着两侧轨道导向彻底滑出控制器前部。取出时注意双手托举底部，避免撞击底面的大型电解滤波电容以及后置的密集铝制散热铝片，防范结构跌落砸伤。
推入新 IPM 驱动单元并锁紧内部侧向线束
在准备更换的新原装 IPM 驱动单元后置铝制散热鳍片接触面上，均匀薄抹一层专用的工业级高导热系数硅脂（散热膏），以确保模块与柜体钣金导热背板间契合无空气绝缘层。随后将新装置对准导轨导槽，从正面缓缓推进约 200 毫米。在此悬停间隙内，将表2中对应的右侧所有动力电缆、刹车线、绝对值反馈插头重新对齐插入。必须听到“咔哒”一声锁扣闭锁声，并轻拉线束验证是否绝对牢固。
📷 图4：将全新原装进口 IPM 驱动装置推入导槽并对齐前面板水平面
将功率驱动组件完全推入并执行金属机械固定
确认侧边隐藏接头完好锁死后，平稳发力将新 IPM 驱动单元组件整机推到底，直到其外前金属面板与机柜前沿水平框架完全贴合齐平。重新将步骤 2 中取下的两颗金属紧固螺钉拧入顶部与底部螺孔内。使用扭矩手柄执行对称交替锁紧，力度需适中，严禁发生偏斜滑丝，以防止散热鳍片因接触受力不均导致热传导效率劣化。
按照接头矩阵全量复原重新连接前面板插头
对照步骤 2 中的表1数据，将挂在控制柜前侧的 CNCOM、CNSV、CNVP、CNMS 以及冷却风扇的 CNFAN、再生电阻的 CNR 等所有多芯排线插头依次接回。必须确保每个航插的卡扣和金属自锁壳推到底，消除任何松动隐患，防范因接触阻抗过大引发送丝速度抖动或通讯断开错误。
终极多环点检合闸、重新冷启动冷开机测试
通电合闸前，执行最后的多环节闭环盲点排查：确认控制柜内部无任何遗留的螺丝刀、垫圈等导电金属五金件，检查机柜四周分路线无异常擦伤。确认完好后，合上主空气断路器开关，接通主电供电网，冷启动机器人控制系统。在示教盒加载界面观察驱动器指示灯状态，若自检可行通过无故障代码弹出，点击恢复运转准备，全套快换工艺即告正式成功。
⚠️ 伺服功率逆变驱动单元更换现场核心防错与防烧板卡规范：
- 严禁盲目不核对编码强行替换： 即使在同一个系列控制柜下（如控制柜内），不同吨位、不同机械轴刚度配置的机器人，其配套的 IPM 伺服驱动装置（如主基板线路编码
L23430A00、L21730A00、L8310S00等）所烧录的底层门极开闭脉冲特性及功率额定值完全唯一。请在订购及插入新备件前，务必严格逐字比对原有铭牌的标称型号。盲目用高仿件或代用件强行替换，极易在大电流引弧瞬间发生阻抗不匹配，直接导致全新的驱动单元及主控CPU板卡大面积二次烧毁。 - 更换后出现零位丢失报警的应急处理： 绝对值编码器线缆在长达数分钟的完全断电断开后，电机的多圈绝对值计数芯片常因残留电容放电发生原点偏离，在重新开机时极易弹出类似于电池欠压的原点数据丢失故障。遇到此情况，切勿惊慌盲目拆卸马达，您只需要参考我们的专用技术指南，使用示教器进入专家模式权限，执行**标准的绝对值编码器原点复位与五点零位修正程序**，即可让焊接工作站瞬间恢复 ±0.05mm 的几何插补轨迹精度。
