为了方便广大工程师和采购人员快速查找和比对，我们整理了 OTC Daihen (欧地希) 送丝机 CM6201、CM6202 和 CM6402 的送丝总成详细零部件分解图与订货号清单。这三种型号的送丝总成结构及配件是通用的。

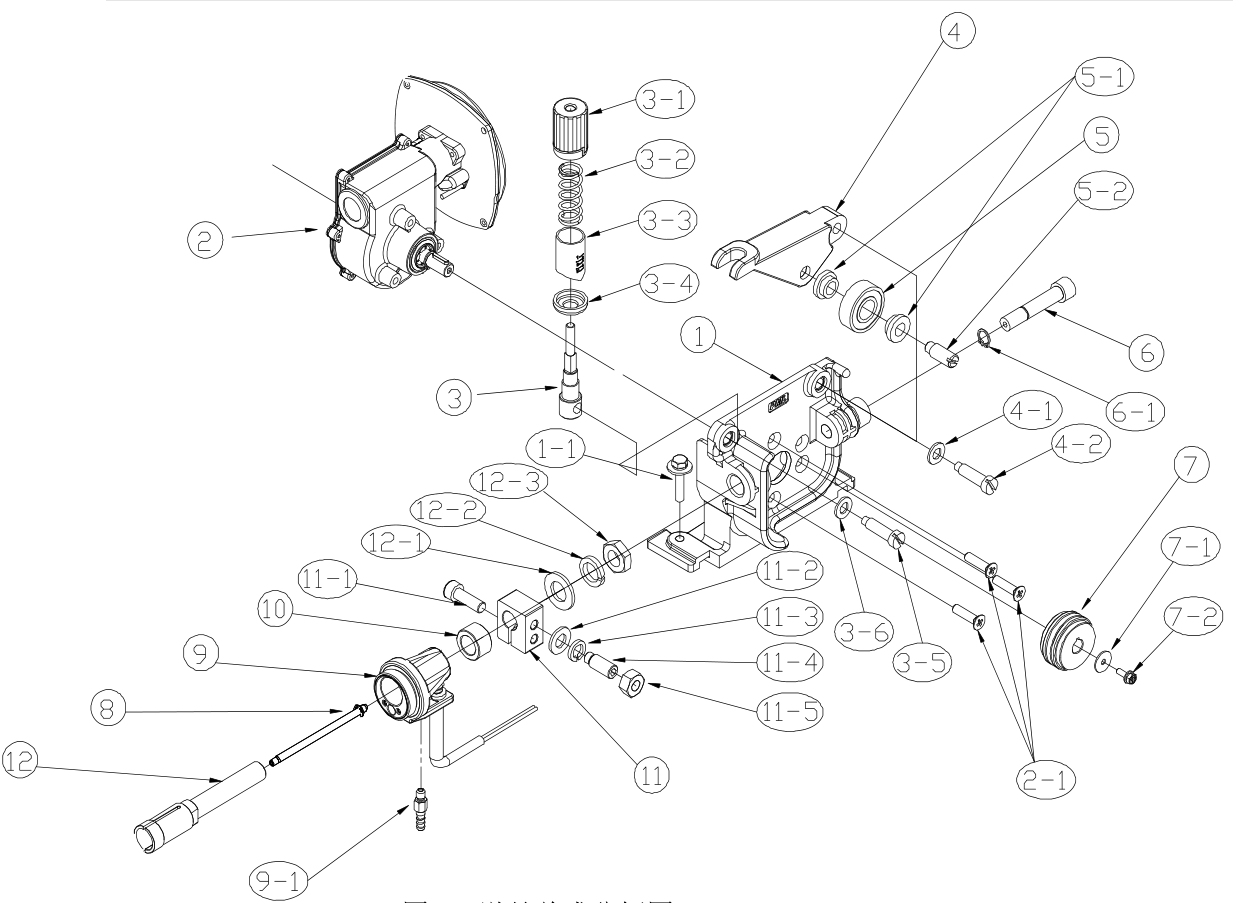

一、 CM6201 / CM6202 / CM6402 送丝总成分解图
二、 零部件明细速查表
本列表项一目了然，您可直接对照上方分解图的配件符号，在下方表格中查找对应的名称与订货号：
| 配件符号 | 型号 (OTC订货号/规格) | 名称 |
|---|---|---|
| 1 | U30055B01 | 托架 |
| 1-1 | U30055B11 | 螺栓组合件 |
| 2 | U30055L01 | 蜗轮蜗杆送丝电机 |
| 2-1 | GB/T 819. 1-2000 M6X25 | 十字槽沉头螺钉 |
| 3 | U30055H01 | 压臂螺杆 |
| 3-1 | U30055H02 | 手柄外套 |
| 3-2 | U30055H03 | 弹簧 |
| 3-3 | U30055H04 | 手柄内套 |
| 3-4 | U30055H05 | 挡环 |
| 3-5 | U30055B03 | 轴螺钉(5) |
| 3-6 | GB 97.1-2002 8 | 平垫圈 |
| 4 | U30055B02 | 压臂 |
| 4-1 | GB 97. 1-2002 8 | 平垫圈 |
| 4-2 | U30055B03 | 轴螺钉(5) |
| 5 | U30055B04 | 加压辊(轴承) |
| 5-1 | U30055B05 | 加压辊绝缘套 |
| 5-2 | U30055B06 | 轴螺钉(2) |
| 6 | U30055B09 | 焊丝导向杆 |
| 6-1 | GB 894. 1-86 10 | 轴用弹性挡圈 |
| 7 | U30055M01 | 送丝轮（用于直径0.8和1.0焊丝） |
| 7 | U30055M02 | 送丝轮（用于直径1.0和1.2焊丝） |
| 7 | U30055B07 | 送丝轮（用于直径1.2和1.6焊丝） |
| 7 | U30055M03 | 送丝轮（用于直径1.2和1.2焊丝） |
| 7 | U30055M04 | 送丝轮（用于直径1.4和1.4焊丝） |
| 7 | U30055M05 | 送丝轮（用于直径1.2和1.4焊丝） |
| 7-1 | U30055B08 | 垫片 |
| 7-2 | GB 9074.13-88 M4X12 | 螺栓组合件 |
| 8 | U30056N01 | 导丝管（用于直径0.8〜1.2焊丝） |
| 8 | U30056B01 | 导丝管（用于直径1.2〜1.6焊丝） |
| 9 | U30056P00 | 接口座组件 |
| 9-1 | K3985E04 | 气管接头 |
| 10 | U30056D02 | 垫块 |
| 11 | U30056D03 | 供电模块 |
| 11-1 | GB 70-2000 M8X25 | 内六角圆柱头螺钉 |
| 11-2 | GB 97. 1-2002 10 | 平垫圈 |
| 11-3 | GB 93-87 10 | 垫圈 |
| 11-4 | U30055D02 | 双头螺柱 |
| 11-5 | GB 6170-2000 M10 | 六角螺母 |
| 12 | U30056D01 | 焊枪导嘴 |
| 12-1 | GB 97. 1-2002 14 | 平垫圈 |
| 12-2 | GB 93-87 14 | 垫圈 |
| 12-3 | GB 6172. 1-2000 M14 | 六角薄螺母 |
三、 采购原装配件与获取技术支持
列表中呈现的均是 OTC 送丝机的标准型号配件。如果您需要购买上述图纸中的零部件，请直接向我们提供设备铭牌或对应的订货号。作为 OTC Daihen 官方指定授权代理商，安徽欧杰承诺为您提供 100% 原厂正品（假一罚十），并配有专业维修工程师为您提供技术指导。
联系安徽欧杰
- 备件询价与技术支持：方经理
- 服务热线（微信同号）：180-9663-1656
- 官方邮箱：15305667776@163.com
请截图或复制您需要的“订货号”，通过微信发送给我们，我们将以最快速度为您提供实时报价与库存状况！
