CM6201、CM6202、CM6402 三种型号送丝机的主机及配线零部件规格及 OTC 订货号相同。为了方便广大工程师和采购人员快速查找，我们整理了其详细的零部件分解图与订货号清单。

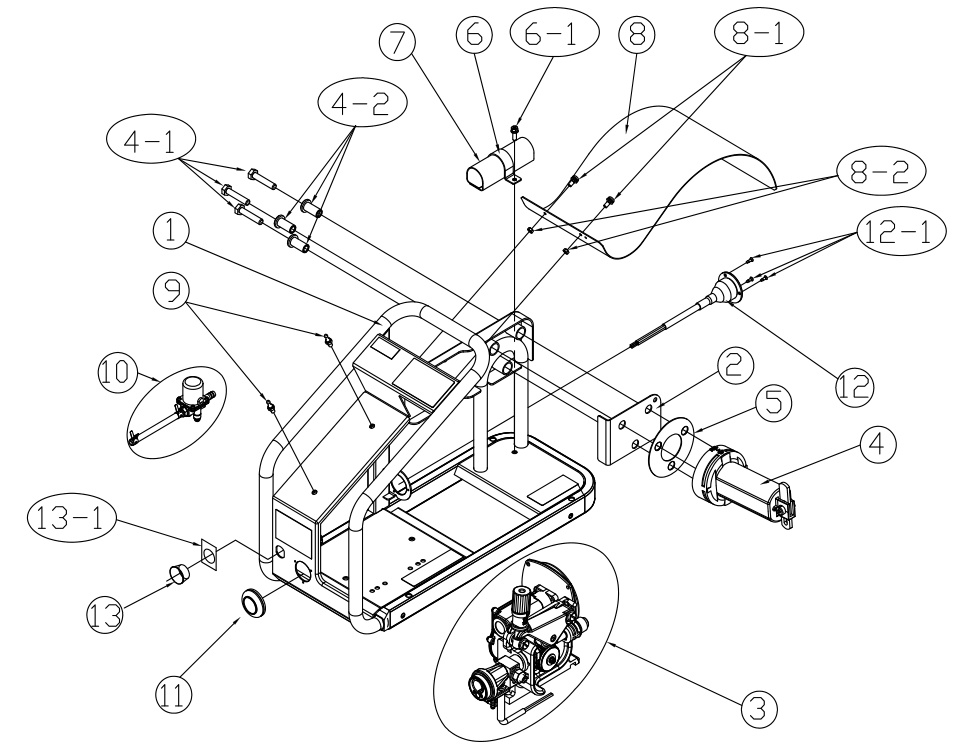

一、 CM6201 / CM6202 / CM6402 主机及配线分解图
二、 零部件明细速查表
本列表项一目了然，您可直接对照上方分解图的配件符号，在下方表格中查找对应的型号与名称：
| 配件符号 | 型号 (OTC订货号) | 名称 | 备注 |
|---|---|---|---|
| 1 | U30055C01 | 机架组件 | 组件，含2 |
| 2 | U30055C02 | 盖板 | — |
| 3 | FWT-540-A2-0TC | 送丝总成 | 组件参照9.2 |
| 4 | U30055F01 | 盘轴组件 | 组件含4-1、4-2 |
| 4-1 | GB 9074.17-88 M8X45 | 螺栓组合件 | — |
| 4-2 | U30055F02 | 绝缘套 | — |
| 5 | U30055F03 | 绝缘垫 | — |
| 6 | U30055C04 | 固定夹 | 不含6-1 |
| 6-1 | GB 9074.13-88 M5X16 | 螺栓组合件 | — |
| 7 | U30055J01 | 护皮 | — |
| 8 | U30055C03 | 防尘罩 | 不含 8-1、8-2 |
| 8-1 | GB 9074.8-88 M4X10 | 螺钉组合件 | — |
| 8-2 | GB 6170-2000 M4 | 六角螺母 | — |
| 9 | U30022C04 | 挂柱 | — |
| 10 | U30056G00 | 气体管路 | 组件参照9.3 |
| 11 | QW-W00016 | 橡胶保护帽 | — |
| 12 | U30055E01 | 控制缆线组件 | 组件，含12-1 |
| 12-1 | GB 846-85 ST2.9X9.5-F | 十字槽沉头自攻螺钉 | — |
| 13 | HP-16 | 扣式塞头 | — |
| 13-1 | U30056C01 | 挡板 | — |
三、 采购原装配件与获取技术支持
列表中呈现的均是 OTC 送丝机的标准型号配件。如果您需要购买上述图纸中的零部件，请直接向我们提供设备铭牌或对应的订货号。作为 OTC Daihen 官方指定授权代理商，安徽欧杰承诺为您提供 100% 原厂正品（假一罚十），并配有专业维修工程师为您提供技术指导。
