FD-B6 作业半径1.4米 负载6公斤

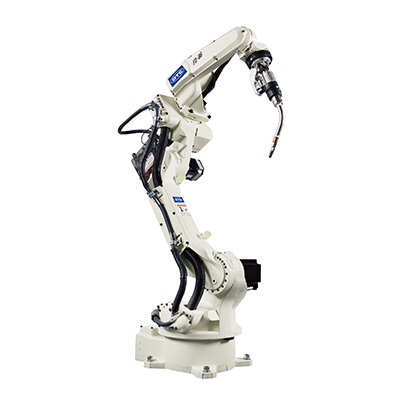

OTC DAIHEN FD-B6 工业焊接机器人 (马达内藏/零干涉) 深度解析

OTC DAIHEN FD-B6 是专为高精度焊接与复杂空间内物料搬运设计的紧凑型 6 轴工业机器人。它在拥有极其适中的 1.4米标准工作半径 的同时，创新性地将第 5 轴与第 6 轴的驱动马达完全隐蔽于机械手臂内部。配合引以为傲的 Synchro-feed 全内置电缆设计，使得机器人的手腕部分轮廓极其纤细。无论是探入汽车排气管等深腔内部，还是在密集的工装夹具丛林中游走，FD-B6 都能做到真正的“零物理干涉”，是提升产线灵活性与安全性的绝对主力。

🌟 核心机械结构优势与零干涉工艺卖点

• 第5/6轴马达全内藏 (极致纤细)：传统的机器人手腕外部往往突出一大块马达外壳，在焊接复杂工件时极易“卡脖子”或与夹具发生碰撞。FD-B6 革命性地将末端驱动马达全部藏于小臂内部，手腕轮廓极度平滑收敛，即使深入管件狭窄死角也能游刃有余。
• Synchro-feed 枪线全内置设计：彻底告别“枪线外挂拖拽”的时代！焊接主电缆、保护气管及冷却水管全部贯穿并隐藏于机械臂的中空管道内。杜绝了因机器人高速旋转时电缆甩动造成的刮擦、缠绕乃至磨断短路隐患，大幅延长了耗材寿命。
• 6kg+10kg 双通道高负载承载：虽然腕部设计极其纤细，但其末端（J6轴）仍具备 6kg 的高精度负载能力，完美胜任防碰撞传感器及气保焊枪的挂载；同时 J3 轴（上臂）可额外承重 10kg，方便就近背载独立送丝机，确保送丝路径最短、最顺畅。
• 同级别顶尖的动作速度：紧凑的机身蕴含着 3132W 的强劲动力！其 J6 轴最高转速可达惊人的 600°/s，在多焊缝、多断点的小型工件跳跃定位（空走）时，能为您极大地压缩每单个工件的生产节拍。

📋 FD-B6 核心机械与动力学技术规格表

以下为您提供机器人本体极其详尽的运动学及物理技术参数（严格遵循原厂出厂标定）：

核心规格分类		计量单位	工业原厂标定技术数据
机器人官方型号 / 构造轴数		–	FD-B6 / 垂直多关节 6 轴
最大工作半径 (Reach)		mm	约 1438 (标准 1.4米 臂展)
腕部最大负载 / 第3轴额外负载		kg	6.0 / 10.0
重复定位精度 (ISO 9283 TCP标准)		mm	±0.08
整机驱动总容量 / 本体重量		W / kg	3132 / 145.0
各轴动作范围 与极限角速度	J1 轴 (旋转)	° / (°/s)	±170° (±50°) / 极限速度 240°/s
	J2 轴 (下臂)	° / (°/s)	-155° ~ +90° / 极限速度 210°/s
	J3 轴 (上臂)	° / (°/s)	-170° ~ +245° / 极限速度 210°/s
	J4 轴 (手腕回转)	° / (°/s)	±155° (±170°) / 极限速度 420°/s
	J5 轴 (手腕摆动)	° / (°/s)	-45° ~ +225° / 极限速度 420°/s
	J6 轴 (手腕扭转)	° / (°/s)	±205° (±360°) / 极限转速 600°/s
扭矩与惯性矩 (J4/J5/J6)		N·m / kg·m²	扭矩 10.5/10.5/5.9 | 惯性矩 0.28/0.28/0.06

🔧 内藏式机器人现场示教编程与防撞防坑指南

• 马达内藏结构的防撞高压线：FD-B6 手腕虽然没有了外部马达凸起，极大地避免了外部磕碰，但因其内部结构极为精密紧凑，一旦受到猛烈的外力撞击，内部齿轮组的受力非常直接。在挂载焊枪时，必须安装高灵敏度的防碰撞传感器 (Crash Sensor) 并将软浮动防撞开启！如果不装防撞器，发生示教失误导致的硬撞击，极易造成内部马达减速机精度永久受损。
• 全内置电缆的旋转限位保护：虽然“枪线内置”让外部干干净净，但所有控制排线、送丝软管及气水管均被高密度压缩在 J4 至 J6 的中空管内部。在现场示教编程或导入离线轨迹时，请严格遵守 J4(±155°) 与 J6(±205°) 的旋转限位，绝对禁止在解锁状态下进行单向连续多圈旋转！否则内部极其昂贵的特氟龙导丝管与水冷气管将像拧毛巾一样被绞断爆裂。
• 6kg 负载与 TCP 偏心距精确标定：FD-B6 的腕部承载上限为 6kg。当您加装了防碰撞盒及大功率气保焊枪后，重量往往逼近临界值。此时必须在系统后台极其精确地输入工具重量和重心位置（TCP 偏心距）。若重心数据模糊，不仅会导致焊接轨迹严重跑偏，更会使 J5/J6 电机在 600°/s 的高速运动急停时频繁触发过载报警。
